Datenblatt
Profilbearbeitungszentrum
REICHENBACHER Univers 1016 - Sprint
| Lagernummer | 1006-17656 |
| Kategorie | Profilbearbeitungszentrum |
| Fabrikat | REICHENBACHER |
| Typ | Univers 1016 - Sprint |
| Baujahr | 2008 |
| Steuerung | CNC |
| Lagerort | Lager |
| Ursprungsland | Deutschland |
| Lieferzeit | nach Absprache |
| Frachtbasis | nach Absprache |
| Preis | Auf Anfrage |
Dokumente
Beschreibung
Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.

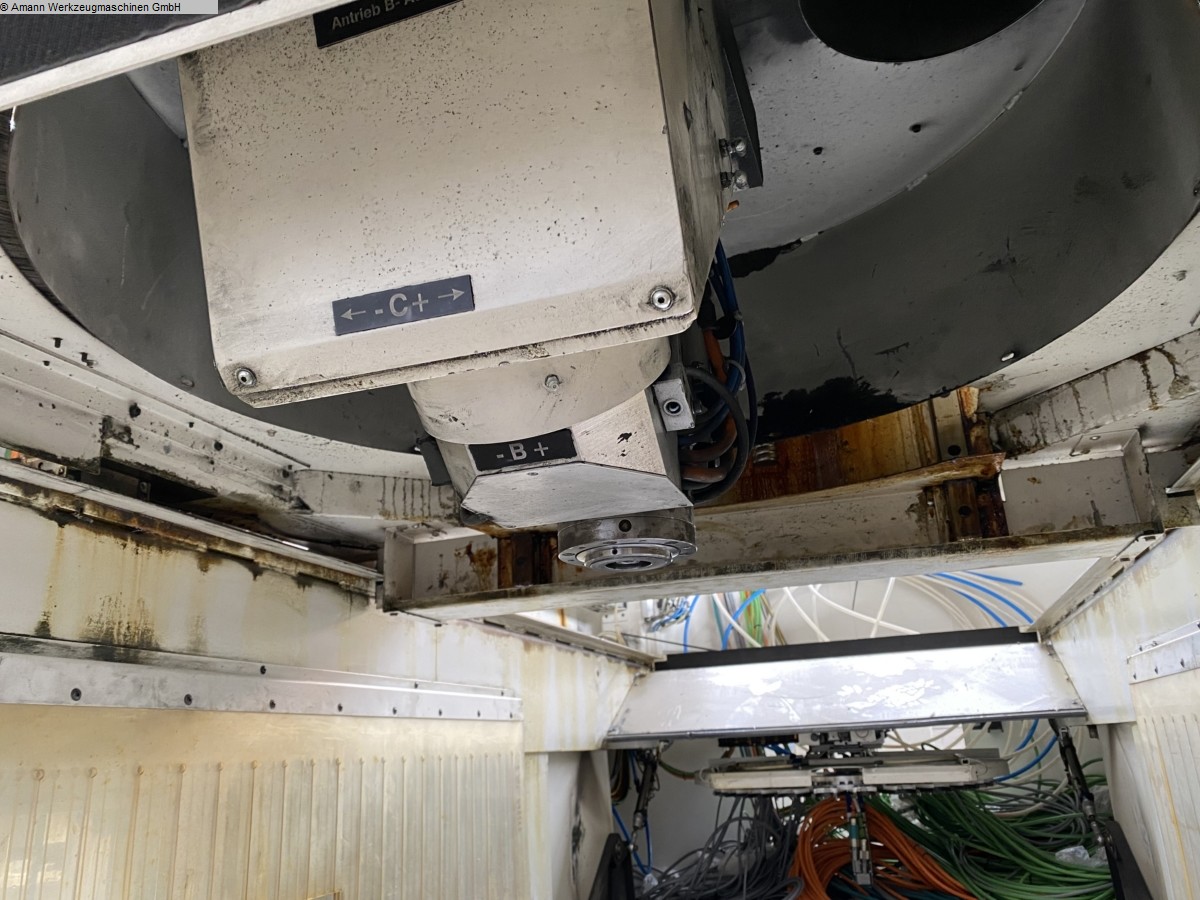

5-Achse Hochgeschwindigkeits-Bearbeitungszentrum
mit Steuerung SIEMENS SINUMERIK840D, Hochfrequenz-Spindel RECKERTH,
8 Trägereinheiten, mit je einer pneumatisch betätigten Spannvorrichtung,
in Y-Richtung angeordnet und in X-Richtung über
je eine Positionierachse programmgesteuert verstellbar.
Werkzeugvermessung BLUM. Maschine kann unter Strom besichtigt werden.
Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.
Technische Details
| Verfahrweg - x | 10.000 mm |
| Verfahrweg - y | 1.000 mm |
| Verfahrweg - z | 500 mm |
| Steuerung | SIN840D |
| Profillänge | 7.200 mm |
| Profilbreite | 300 mm |
| Profilhöhe | 300 mm |
| Werkstück-Abmessungen | max. 8.000 x 1.000 x 300 U/min |
| Spindeldrehzahlen - stufenlos | 1 - 24.000 U/min |
| Antriebsleistung | 15,00 kW |
| Werkzeugaufnahme | HSK-A50 |
| Vorschub X / Y- Achse | 1 - 60.000 mm / min. |
| Vorschub Z- Achse | 1 - 20.000 mm / min. |
| B - Achse | +/- 180 ° |
| C - Achse | 360 ° |
| Werkzeugmagazin: | 24 |
| Werkzeuglänge - max. | 240 mm |
| Werkzeugdurchmesser | 95 mm |
| Werkzeugdurchmesser bei 2 Freiplätzen | 200 mm |
| Sägeblattdurchmesser | max. 350 mm |
| Arbeitsbereich | 7.200 x 300 mm |
| Gesamtleistungsbedarf | 30,00 kW |
| Maschinengewicht ca. | 14,00 t |
| Raumbedarf ca. | 13,00 x 5,50 x H3,80 m |
